Een schottenpomp is een verdringingspomp die vloeistoffen verplaatst via een rotor met beweegbare schotjes die een constante, pulsvrije stroom leveren. De belangrijkste voordelen zijn een hoge efficiëntie bij lage tot middelhoge debieten, de geschiktheid voor viskeuze vloeistoffen, een zelfaanzuigende werking en een stabiele drukopbouw ongeacht de viscositeit van de vloeistof. In dit artikel beantwoorden we de meest gestelde vragen over schottenpompen, van werking tot onderhoud.
Hoe werkt een schottenpomp precies?

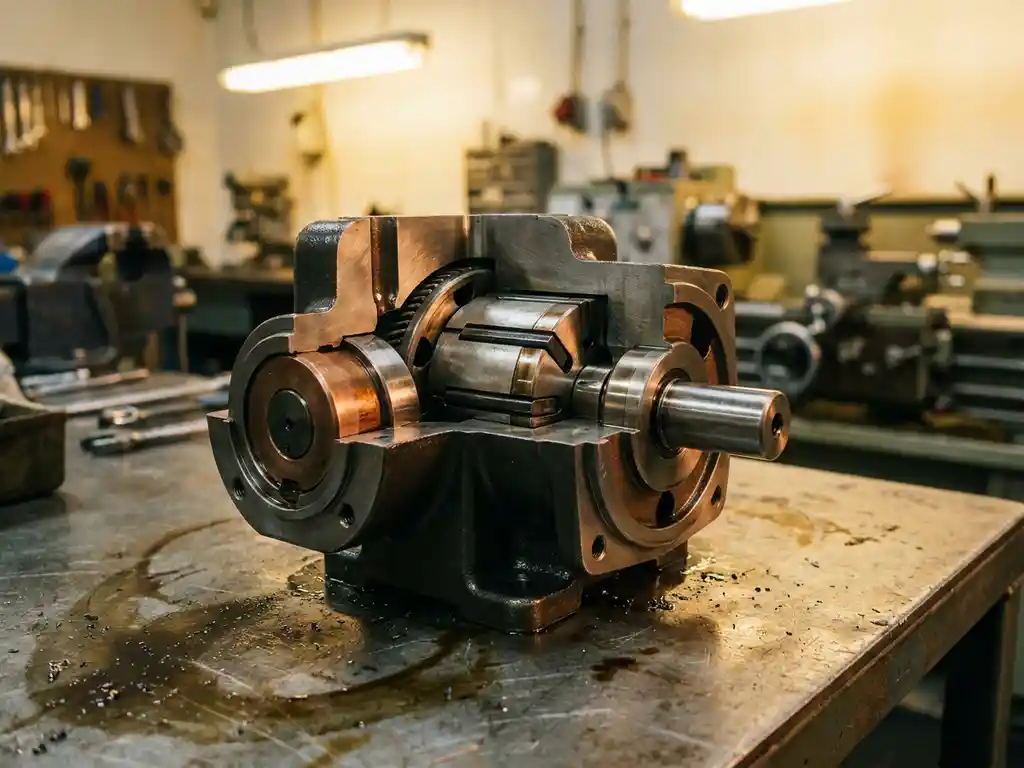

Een schottenpomp werkt via een excentrisch geplaatste rotor in een cilindrisch huis. In de rotor zitten gleuven met beweegbare schotjes die door centrifugaalkracht en soms veerdruk tegen de binnenwand worden gedrukt. Daardoor ontstaan afgeschermde kamers die vloeistof van de inlaat naar de uitlaat transporteren terwijl ze in volume veranderen.
Aan de inlaatzijde vergroot de kamer in volume, waardoor vloeistof wordt aangezogen. Aan de uitlaatzijde verkleint de kamer, waardoor de vloeistof onder druk wordt afgevoerd. Dit mechanisme zorgt voor een vrijwel continue, pulsvrije stroom, wat de schottenpomp onderscheidt van veel andere pomptypes. De schotjes slijten geleidelijk mee met de binnenwand, wat zorgt voor een langdurig goede afdichting zonder handmatige aanpassing.
Wat zijn de belangrijkste voordelen van een schottenpomp?
De voordelen van een schottenpomp zijn talrijk en maken dit pomptype bijzonder aantrekkelijk voor industriële en technische toepassingen. Hieronder staan de meest relevante voordelen op een rij:
- Zelfaanzuigend: een schottenpomp kan vloeistof aanzuigen zonder dat de pompbehuizing eerst gevuld moet worden.
- Pulsvrije doorstroming: de vloeistofstroom is continu en stabiel, wat ideaal is voor gevoelige processen.
- Geschikt voor viskeuze vloeistoffen: de pomp presteert goed bij vloeistoffen met een hogere viscositeit, zoals oliën en smeermiddelen.
- Hoge volumetrische efficiëntie: de nauwkeurige afdichting door de schotjes minimaliseert interne lekverliezen.
- Compact en licht: in verhouding tot het debiet en de druk die ze leveren, zijn schottenpompen relatief klein van formaat.
- Eenvoudig onderhoud: de schotjes zijn slijtonderdelen die relatief eenvoudig te vervangen zijn.
- Bidirectioneel gebruik: veel modellen kunnen in beide richtingen draaien, wat flexibele inzet mogelijk maakt.
Welke vloeistoffen zijn geschikt voor een schottenpomp?
Schottenpompen zijn het meest geschikt voor licht smerende vloeistoffen met een lage tot middelhoge viscositeit. Typische voorbeelden zijn minerale oliën, hydraulische vloeistoffen, brandstof, oplosmiddelen en lichte chemicaliën. De smerende werking van de vloeistof beschermt de schotjes en de binnenwand tegen overmatige slijtage.
Vloeistoffen met abrasieve deeltjes, zoals suspensies of slibhoudend water, zijn minder geschikt omdat ze de schotjes en de binnenmantel snel beschadigen. Ook voor zuiver water zonder smerende eigenschappen is een schottenpomp niet altijd de beste keuze, tenzij het model hier specifiek voor is ontworpen. Voor agressieve chemicaliën dient men te controleren of de materialen van de pomp bestand zijn tegen de betreffende stoffen.
Wat is het verschil tussen een schottenpomp en een centrifugaalpomp?
Het fundamentele verschil tussen een schottenpomp en een centrifugaalpomp zit in het werkingsprincipe. Een schottenpomp is een verdringingspomp die een vaste hoeveelheid vloeistof per omwenteling verplaatst, ongeacht de tegendruk. Een centrifugaalpomp werkt via kinetische energie en is afhankelijk van de systeemdruk voor zijn prestaties.
In de praktijk betekent dit het volgende:
- Een schottenpomp levert een constante stroom bij wisselende drukken; een centrifugaalpomp levert minder debiet naarmate de tegendruk stijgt.
- Schottenpompen zijn zelfaanzuigend; de meeste centrifugaalpompen niet.
- Centrifugaalpompen zijn beter geschikt voor grote debieten met lage viscositeit, zoals drinkwater of koelwater.
- Schottenpompen presteren beter bij viskeuze vloeistoffen en nauwkeurige doseertoepassingen.
De keuze tussen beide pomptypes hangt dus sterk af van de vloeistof, het vereiste debiet en de gewenste nauwkeurigheid van de stroom.
In welke sectoren worden schottenpompen het meest gebruikt?
Schottenpompen worden ingezet in sectoren waar een stabiele, nauwkeurige vloeistofstroom van viskeuze of smerende vloeistoffen vereist is. De meest voorkomende toepassingsgebieden zijn de chemische industrie, de voedingsindustrie, de farmaceutische sector en hydraulische systemen in de machinebouw.
In de chemische industrie worden ze gebruikt voor het transport van oliën, oplosmiddelen en lichte chemicaliën. In de voedingsindustrie komen ze voor bij het pompen van plantaardige oliën, siropen en andere viskeuze producten. De hydraulische sector maakt intensief gebruik van schottenpompen in aandrijfsystemen van machines en voertuigen. Ook in de drukkerij-industrie en bij brandstoftoevoersystemen zijn ze een vertrouwde keuze.
Wanneer is een schottenpomp de beste keuze?
Een schottenpomp is de beste keuze wanneer je een stabiele, pulsvrije stroom nodig hebt van een licht smerende vloeistof met een lage tot middelhoge viscositeit, en wanneer de pomp zelfaanzuigend moet zijn of in twee richtingen moet kunnen werken.
Concreet kies je voor een schottenpomp in de volgende situaties:
- De vloeistof heeft smerende eigenschappen en bevat geen abrasieve deeltjes.
- Een constante druk en een regelmatige stroom zijn kritisch voor het proces.
- De installatie vereist een zelfaanzuigende pomp, bijvoorbeeld bij een droge opstelling boven de vloeistofbron.
- Het systeem vraagt om bidirectioneel pompen of een variabel toerental.
- De beschikbare ruimte is beperkt en een compact pomptype heeft de voorkeur.
Bij twijfel over het juiste pomptype is het altijd verstandig om een technisch specialist te raadplegen die de specifieke procesomstandigheden kan beoordelen.
Hoe onderhoud je een schottenpomp correct?
Correct onderhoud van een schottenpomp richt zich vooral op de controle en vervanging van de schotjes, de inspectie van de binnenmantel en de bewaking van de vloeistofkwaliteit. Omdat de schotjes slijtonderdelen zijn, bepalen zij grotendeels de levensduur en prestaties van de pomp.
Een goed onderhoudsschema omvat de volgende stappen:
- Regelmatige inspectie van de schotjes: controleer de slijtage en vervang de schotjes tijdig om lekverliezen en prestatieverlies te vermijden.
- Controle van de binnenmantel: een beschadigde of versleten mantel vermindert de afdichting en verhoogt het energieverbruik.
- Vloeistofkwaliteit bewaken: zorg dat de gepompte vloeistof vrij is van vaste deeltjes die extra slijtage veroorzaken.
- Lagers en afdichtingen controleren: defecte lagers of lekkende afdichtingen kunnen leiden tot onnodige uitval.
- Druk- en debietmetingen vergelijken: afwijkingen ten opzichte van de basiswaarden zijn een vroeg signaal van interne slijtage.
Met een preventief onderhoudsplan verleng je de levensduur van de pomp aanzienlijk en voorkom je ongeplande stilstand.
Hoe Flow Group helpt bij de keuze en het onderhoud van schottenpompen
Het kiezen van het juiste pomptype voor jouw specifieke toepassing vraagt om technische kennis en praktijkervaring. Flow Group combineert bijna honderd jaar gecombineerde expertise in pomptechnologie met een persoonlijke, adviesgerichte aanpak. Of je nu een nieuwe installatie plant of een bestaand systeem wilt optimaliseren, het team van specialisten denkt actief met je mee.
Wat Flow Group concreet biedt:
- Technisch advies over de keuze tussen schottenpompen en andere pomptypes op basis van jouw procesomstandigheden
- Levering en installatie van industriële pompoplossingen in België en Nederland
- Onderhoud en herstelling van pompsystemen in België, inclusief 24/7 interventie
- Een persoonlijk aanspreekpunt voor projecten in de industrie, bouw en infrastructuur
- Betrouwbare service vanuit twee locaties in Aarschot en Mortsel
Wil je weten welk pomptype het beste past bij jouw situatie? Neem contact op met de experts van Flow Group voor een vrijblijvend technisch adviesgesprek.
Frequently Asked Questions
Hoe lang gaan de schotjes van een schottenpomp mee?
De levensduur van de schotjes hangt sterk af van de gepompte vloeistof, het toerental en de bedrijfsomstandigheden. Bij licht smerende vloeistoffen en normale bedrijfsomstandigheden kunnen schotjes duizenden bedrijfsuren meegaan. Regelmatige inspectie — zoals beschreven in het onderhoudsschema — helpt je tijdig te bepalen wanneer vervanging nodig is, zodat je prestatieverlies en onnodige schade aan de binnenmantel voorkomt.
Kan een schottenpomp droogdraaien, en wat zijn de gevolgen?
Nee, een schottenpomp mag in principe niet droogdraaien. De schotjes zijn afhankelijk van de smerende werking van de gepompte vloeistof om de wrijving met de binnenmantel te beperken. Zonder vloeistof neemt de slijtage exponentieel toe, wat binnen korte tijd kan leiden tot beschadiging van de schotjes, de rotor en de binnenmantel. Zorg daarom altijd voor een droogloopbeveiliging of een vloeistofniveaubeveiliging in de installatie.
Wat zijn de meest voorkomende fouten bij de installatie van een schottenpomp?
Een veelgemaakte fout is het installeren van de pomp met een te lange of te nauwe zuigleiding, waardoor de zelfaanzuigende werking wordt belemmerd en cavitatie kan optreden. Andere veelvoorkomende fouten zijn het niet controleren van de draaizin vóór de eerste inbedrijfstelling, het gebruik van een ongeschikte vloeistof (zoals een niet-smerende of abrasieve vloeistof) en het ontbreken van een drukbeveiligingsventiel aan de perskant. Een correcte installatie volgens de fabrieksspecificaties en bij voorkeur met begeleiding van een technisch specialist voorkomt de meeste opstartproblemen.
Kan ik het debiet van een schottenpomp regelen, en hoe doe ik dat het best?
Ja, het debiet van een schottenpomp is goed regelbaar. De meest efficiënte methode is het gebruik van een frequentieregelaar (VFD) op de aandrijfmotor, waarmee je het toerental traploos kunt aanpassen aan de gewenste doorstroming. Dit bespaart energie en vermindert slijtage bij deellast. Throttelen via een regelklep aan de perskant is technisch mogelijk, maar minder wenselijk omdat de druk dan oploopt en de pomp harder werkt dan nodig.
Hoe herken ik dat mijn schottenpomp aan vervanging of revisie toe is?
Typische signalen zijn een merkbare daling in debiet of opvoerhoogte bij gelijkblijvende omstandigheden, toegenomen geluidsproductie of trillingen, een stijgend energieverbruik en zichtbare lekkage aan de afdichtingen. Ook als druk- en debietmetingen significant afwijken van de oorspronkelijke basiswaarden is dat een duidelijk teken van interne slijtage. Bij twijfel kan een technisch specialist van Flow Group een conditiemeting uitvoeren om te bepalen of revisie of vervanging de meest kostenefficiënte oplossing is.
Is een schottenpomp ook geschikt voor gebruik bij hoge temperaturen?
Standaard schottenpompen zijn doorgaans ontworpen voor vloeistoffen tot ongeveer 80–100 °C, afhankelijk van het model en de fabrikant. Bij hogere temperaturen kunnen de schotjes en afdichtingen versneld slijten of vervormen, en verandert de viscositeit van de vloeistof, wat de prestaties beïnvloedt. Voor toepassingen met hoge temperaturen bestaan speciale uitvoeringen met hittebestendige materialen; raadpleeg altijd de technische specificaties van het betreffende model of vraag advies aan een specialist.
Wat is het verschil tussen een schottenpomp en een tandwielpomp, en wanneer kies ik welke?
Zowel de schottenpomp als de tandwielpomp zijn verdringerspompen en leveren een constante, pulsarme stroom, maar ze verschillen in toepassing en eigenschappen. Tandwielspompen zijn robuuster bij hogere drukken en werken goed met zwaardere oliën, maar zijn gevoeliger voor abrasieve deeltjes en minder geschikt voor bidirectioneel gebruik. Schottenpompen bieden een stillere werking, zijn beter regelbaar via toerental en presteren uitstekend bij lichtere, smerende vloeistoffen met lage tot middelhoge viscositeit. De keuze hangt af van de vereiste druk, vloeistoftype en de gewenste flexibiliteit van de installatie.
