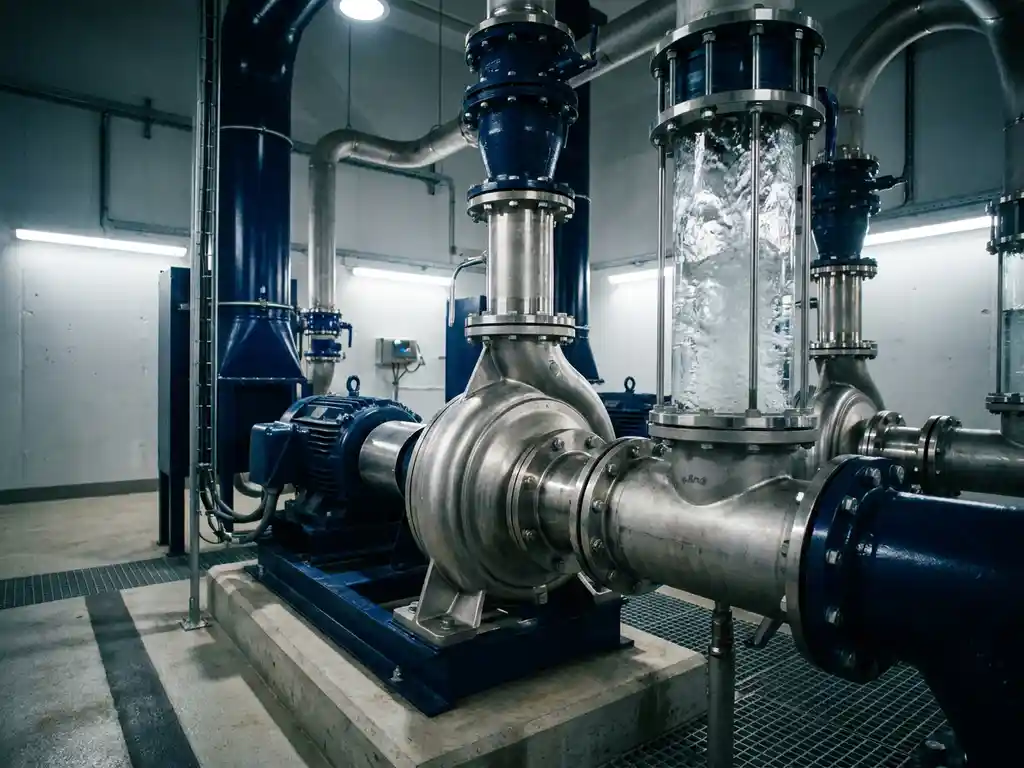

De maximale opvoerhoogte van een centrifugaalpomp ligt doorgaans tussen de 10 en 150 meter waterkolom, afhankelijk van het pomptype, het toerental en de waaierdiameter. Voor industriële toepassingen zijn meertrapspompen beschikbaar die aanzienlijk hogere opvoerhoogten halen. De exacte maximale opvoerhoogte staat altijd vermeld op de pompkromme van de fabrikant en geldt bij nuldebiet. De volgende secties gaan dieper in op de factoren, berekeningen en praktische keuzes die hierbij een rol spelen.
Welke factoren bepalen de opvoerhoogte van een centrifugaalpomp?
De opvoerhoogte van een centrifugaalpomp wordt bepaald door vier samenhangende factoren: het toerental van de motor, de diameter en geometrie van de waaier, de dichtheid van de vloeistof en het gevraagde debiet. Hoe hoger het toerental en hoe groter de waaierdiameter, hoe hoger de maximale opvoerhoogte die de pomp kan realiseren.
Bij industriële pompen speelt ook het aantal trappen een cruciale rol. Een meertrapige centrifugaalpomp stapelt meerdere waaiers achter elkaar, waardoor de opvoerhoogte per trap wordt opgeteld. Verder heeft de viscositeit van de vloeistof een directe invloed: dikkere vloeistoffen veroorzaken meer wrijvingsverliezen, waardoor de effectieve opvoerhoogte lager uitvalt dan de nominale waarde op de pompkromme aangeeft.
De belangrijkste bepalende factoren op een rij:
- Toerental (rpm): hogere snelheid geeft meer centrifugaalkracht en dus meer opvoerhoogte
- Waaierdiameter: een grotere waaier vergroot de omtreksnelheid en de opvoerhoogte
- Aantal trappen: een meertrapige uitvoering verhoogt de totale opvoerhoogte lineair
- Vloeistofdichtheid en viscositeit: zwaardere of dikkere vloeistoffen reduceren de effectieve opvoerhoogte
- Gevraagd debiet: bij toenemend debiet daalt de opvoerhoogte langs de pompkromme
Hoe bereken je de maximale opvoerhoogte van een centrifugaalpomp?
De maximale opvoerhoogte van een centrifugaalpomp bereken je via de totale systeemweerstand, uitgedrukt in meters waterkolom (mWK). Je telt de statische hoogte op bij de dynamische verliezen door wrijving, bochten en kleppen in het leidingwerk. Het resultaat is de vereiste opvoerhoogte die de pomp minimaal moet leveren bij het gewenste debiet.
Een praktische berekening volgt deze stappen:
- Bepaal de statische opvoerhoogte: het hoogteverschil in meters tussen het wateroppervlak aan de zuigzijde en het afleverpunt.
- Bereken de wrijvingsverliezen: gebruik de Darcy-Weisbach-formule of tabellen voor leidingdiameter, lengte en ruwheid.
- Tel de lokale verliezen op: bochten, reducties, kleppen en andere fittingen veroorzaken extra drukval, uitgedrukt als equivalente leidinglengte.
- Voeg een veiligheidsmarge toe: reken doorgaans 10 tot 15 procent extra in om toekomstige vervuiling of leidingveranderingen op te vangen.
- Vergelijk met de pompkromme: controleer of de geselecteerde pomp op het gewenste debiet de berekende opvoerhoogte haalt.
De pompkromme van de fabrikant is hierbij het centrale instrument. Die toont voor elk debiet de bijbehorende opvoerhoogte, het rendement en het opgenomen vermogen.
Wat is het verschil tussen statische en dynamische opvoerhoogte?
De statische opvoerhoogte is het pure hoogteverschil tussen de zuig- en perszijde van het systeem, ongeacht de stroomsnelheid. De dynamische opvoerhoogte omvat daarbovenop alle drukverliezen die ontstaan door vloeistofbeweging: wrijving in leidingen, turbulentie bij bochten en weerstand van kleppen en fittingen.
In de praktijk is de totale opvoerhoogte altijd de som van beide componenten. Bij een stilstaand systeem is er alleen statische opvoerhoogte. Zodra de vloeistof stroomt, komen de dynamische verliezen erbij. Naarmate het debiet stijgt, nemen de dynamische verliezen kwadratisch toe, terwijl de statische component gelijk blijft. Dit verklaart waarom de systeemkromme een stijgende parabool is in een debiet-opvoerhoogtediagram.
Voor het selecteren van industriële pompen is dit onderscheid essentieel: een pomp die voldoende statische opvoerhoogte levert, kan alsnog tekortschieten als de dynamische verliezen in een lang of complex leidingnetwerk onderschat worden.
Waarom haalt een centrifugaalpomp de maximale opvoerhoogte niet?
Een centrifugaalpomp haalt de maximale opvoerhoogte van de pompkromme niet omdat die waarde uitsluitend geldt bij nuldebiet. Zodra er vloeistof stroomt, daalt de opvoerhoogte langs de pompkromme. Daarnaast spelen slijtage, luchtinsluiting, cavitatie en een te lage NPSH-waarde een rol bij het niet bereiken van de verwachte prestaties.
De meest voorkomende oorzaken in de praktijk zijn:
- Cavitatie: wanneer de druk aan de zuigzijde te laag is, verdampt de vloeistof plaatselijk. Dit veroorzaakt bellenvorming die de opvoerhoogte sterk reduceert en de pomp beschadigt.
- Lucht in het systeem: ingesloten lucht verstoort de vloeistofstroom en verlaagt de effectieve opvoerhoogte aanzienlijk.
- Slijtage van de waaier: versleten waaiers en lekringen verminderen het rendement en de opvoerhoogte geleidelijk.
- Verkeerde pompkeuze: een pomp die buiten zijn optimale werkpunt (BEP) draait, levert minder opvoerhoogte dan verwacht.
- Verstopt leidingwerk of filter: hogere systeemweerstand verschuift het werkpunt naar een lagere opvoerhoogte op de pompkromme.
Hoe verhoog je de opvoerhoogte van een bestaande centrifugaalpomp?
De opvoerhoogte van een bestaande centrifugaalpomp verhoog je door het toerental te verhogen, de waaier te vervangen door een grotere uitvoering, of door een tweede pomp in serie te schakelen. Elk van deze ingrepen heeft een ander effect op debiet, energieverbruik en mechanische belasting van de installatie.
Het verhogen van het toerental via een frequentieregelaar is vaak de meest flexibele en energiezuinige aanpak. Volgens de pompwetten stijgt de opvoerhoogte kwadratisch met het toerental, terwijl het debiet lineair toeneemt. Een toerental dat 10 procent hoger ligt, geeft dus al 21 procent meer opvoerhoogte.
Een grotere waaier trimmen of vervangen biedt een permanente oplossing, maar vereist controle van de motorbelasting om overbelasting te vermijden. Pompen in serie schakelen is de aangewezen methode wanneer de vereiste opvoerhoogte structureel te hoog is voor één pomp, zoals bij hoge gebouwen of lange transportleidingen in de industrie.
Wanneer kies je voor een ander pomptype dan een centrifugaalpomp?
Een alternatief pomptype is aangewezen wanneer de vereiste opvoerhoogte extreem hoog is bij een laag debiet, wanneer de vloeistof viskeus of abrasief is, of wanneer een constante volumestroom ongeacht de tegendruk vereist is. In die situaties presteren verdringerpompen zoals tandwiel-, schroef- of membraanpompen beter dan centrifugaalpompen.
Centrifugaalpompen zijn optimaal voor grote debieten bij matige opvoerhoogten en dunne, schone vloeistoffen. Ze verliezen snel aan efficiëntie bij viskeuze media of wanneer het werkpunt sterk varieert. Verdringerpompen leveren daarentegen een nagenoeg constante stroom ongeacht de systeemweerstand, wat ze geschikt maakt voor doseertoepassingen in de chemische en farmaceutische industrie.
Praktische keuzecriteria voor een alternatief pomptype:
- Viscositeit boven 200 cSt: overweeg een schroef- of tandwielpomp
- Nauwkeurige dosering vereist: kies voor een membraan- of peristaltische pomp
- Abrasieve of vaste deeltjes in de vloeistof: gebruik een slibpomp of excentrische schroefpomp
- Zeer hoge opvoerhoogte bij laag debiet: een meertrapige verdringerpomp of plunjerpomp is efficiënter
Hoe Flow Group helpt bij de keuze en optimalisatie van uw pompinstallatie
De juiste opvoerhoogte bepalen en de meest geschikte pomp selecteren vraagt om technische kennis en praktijkervaring. Flow Group combineert beide: met bijna honderd jaar gecombineerde expertise adviseren onze specialisten u bij elke stap, van de eerste berekening tot de definitieve installatie en het onderhoud in België.
Wat Flow Group voor u doet:
- Technisch advies op maat: analyse van uw systeemvereisten, debiet, opvoerhoogte en vloeistofkenmerken
- Pompkeuze en -levering: een breed gamma aan industriële pompen, van centrifugaal- tot verdringerpompen, afgestemd op uw toepassing
- Installatie en inbedrijfstelling: door ervaren technici met oog voor detail en veiligheid
- Onderhoud en 24/7 interventie in België: snelle respons bij storingen zodat uw productie niet stilvalt
- Optimalisatieadvies voor bestaande installaties: frequentieregelaars, waaieraanpassingen of seriekoppelingen om de prestaties te verbeteren
Heeft u vragen over de maximale opvoerhoogte van uw centrifugaalpomp of wilt u een bestaande installatie optimaliseren? Neem contact op met de specialisten van Flow Group voor persoonlijk advies.
Frequently Asked Questions
Hoe lees ik een pompkromme correct af om de juiste opvoerhoogte te bepalen?
Een pompkromme toont de relatie tussen debiet (op de horizontale as) en opvoerhoogte (op de verticale as). U zoekt het snijpunt van de pompkromme met uw berekende systeemkromme — dat is het werkpunt van uw installatie. Controleer daarbij ook de efficiëntiecurve (BEP) om te bevestigen dat uw werkpunt binnen het optimale bereik valt, bij voorkeur tussen 80 en 110 procent van het Best Efficiency Point.
Wat is NPSH en waarom is het belangrijk voor de opvoerhoogte?
NPSH staat voor Net Positive Suction Head en geeft aan hoeveel druk er minimaal aan de zuigzijde van de pomp aanwezig moet zijn om cavitatie te voorkomen. Als de beschikbare NPSH van uw systeem (NPSHa) lager is dan de vereiste NPSH van de pomp (NPSHr), verdampt de vloeistof plaatselijk en daalt de opvoerhoogte drastisch — met beschadiging van de waaier als gevolg. Houd bij de pompkeuze altijd een veiligheidsmarge van minimaal 0,5 tot 1 meter aan tussen NPSHa en NPSHr.
Kan ik de opvoerhoogte vergroten door twee centrifugaalpompen parallel te schakelen?
Nee, parallel schakelen vergroot niet de opvoerhoogte maar wel het totale debiet — bij gelijke opvoerhoogte tellen de debieten van beide pompen op. Wilt u een hogere opvoerhoogte bereiken, dan schakelt u pompen in serie, waarbij de opvoerhoogten van elke pomp worden opgeteld. Parallel schakelen is de juiste keuze wanneer u meer volumestroom nodig heeft of een reservepomp wilt integreren voor bedrijfszekerheid.
Welke veelgemaakte fouten moet ik vermijden bij het berekenen van de vereiste opvoerhoogte?
De meest voorkomende fout is het onderschatten van de dynamische verliezen: bochten, kleppen, reducties en filters worden vaak vergeten of te laag ingeschat, waardoor de pomp in de praktijk tekortschiet. Een tweede veelgemaakte fout is rekenen met de maximale opvoerhoogte van de pompkromme (bij nuldebiet) in plaats van de opvoerhoogte bij het werkelijke gewenste debiet. Voeg altijd een veiligheidsmarge van 10 tot 15 procent toe en baseer uw pompkeuze op het werkpunt, niet op de piekwaarde.
Hoe weet ik of mijn centrifugaalpomp aan het cavitëren is en wat doe ik eraan?
Cavitatie herkent u aan een karakteristiek knatterend of grindend geluid vanuit de pomp, vergelijkbaar met het rollen van kiezelstenen, samen met trillingen en een meetbare daling van debiet en opvoerhoogte. De directe oplossing is de zuigzijde verbeteren: verkort de zuigleiding, vergroot de diameter, verwijder onnodige bochten of verhoog het vloeistofniveau in het reservoir. Als de oorzaak een te lage NPSHa is, kan ook het verlagen van het toerental via een frequentieregelaar tijdelijk soelaas bieden.
Hoe vaak moet ik de opvoerhoogte en prestaties van mijn pompinstallatie controleren?
Voor industriële installaties wordt aanbevolen om de pompprestaties minimaal jaarlijks te meten en te vergelijken met de originele pompkromme. Een geleidelijke daling van de opvoerhoogte of een stijging van het energieverbruik wijst op slijtage van de waaier, verstopte filters of toenemende lekverliezen via de lekringen. Vroegtijdig ingrijpen voorkomt onverwachte stilstand en verlengt de levensduur van de installatie aanzienlijk.
Is een frequentieregelaar altijd de beste keuze om de opvoerhoogte aan te passen?
Een frequentieregelaar (VFD) is de meest flexibele en energiezuinige oplossing wanneer de vereiste opvoerhoogte of het debiet regelmatig varieert, zoals bij gebouwinstallaties of proceswatertoevoer. Bij toepassingen met een constant en voorspelbaar werkpunt kan een vaste pompkeuze met de juiste waaierdiameter echter eenvoudiger en goedkoper zijn in aanschaf en onderhoud. Laat u adviseren door een pompspecialist om de totale kostprijs over de volledige levensduur (TCO) te vergelijken voor beide opties.
